一、技术背景

　　随着国内各大油田采油进入中后期，老井的“油藏挖潜、提高采收率”是油田增效的主要手段。针对老油田薄油层、低渗透层的开采得到越来越多的重视和研究。利用现有成熟的套管开窗技术，完成开窗后需要尽可能短的距离达到水平钻进，以便井眼尽可能多的穿过薄油层或低渗透层，提高油层的裸露面积达到增产的目的。

　　这就需要在较短的钻井长度完成较大的方位和井斜变化从而达到水平位置。

　　现有的常规钻井工具和钻井工艺均不能实现超短曲率半径（≤6m）井眼的造斜和钻进。

　　现有的水力喷射径向钻井可以实现超短曲率的造斜和钻进，但是水力喷射钻井存在以下不足：

　　1、井眼尺寸较小（≤φ38mm），对油层的裸露面积不大

　　2、特别容易出现坍塌和堵塞

　　3、不能下入套管进行完井和后续作业

　　4、不能进行井眼轨迹和地层参数的测量

　　5、对有些地层不能施工，如灰岩

　　从现有的施工效果来看水力喷射径向钻井不太理想。

　　本技术的研发成功既能满足常规钻井工艺的要求：如井眼尺寸φ114～φ216mm，完全满足后续下尾管进行完井和固井的需求，又能实现超短曲率半径（≤6m）的造斜和钻进的钻井工艺要求。实现油田“油藏挖潜、提高采收率”的目标。另外本项目研发的超短半径水平井还可以在矿山中的“帷幕注浆”，煤矿中的水平分支井瓦斯排放等领域有非常广阔的市场前景。

　　二、技术特点

　　特点1、造斜曲率半径小

　　能实现超短曲率半径≤6m的造斜，最小可实现2.8m曲率半径。

　　特点2、分支井眼直径范围广

　　可完成φ114～φ216mm井眼尺寸分支孔的钻进，完全满足后续下尾管进行完井、固井和作业的需求。

　　特点3、水平井段长

　　在完成造斜井段后，能完成＞50米水平井段的钻进。

　　特点4、方位可控、井斜稳定

　　在水平钻进时配以特制的扶正装置，保证井眼轨迹的稳定。

　　特点5、主孔贯通，可实现多层或单层分别控制

　　配合使用公司可回收式导斜器，在完成分支孔的施工后，回收导斜器，打通主孔。

　　特点6、可实现分支孔的重入

　　配以专用重入装置可以完成完井及后续施工作业时分支孔的重入。

　　三、配套工具

　　超短半径侧钻水平井钻井工艺主要包括以下工具：

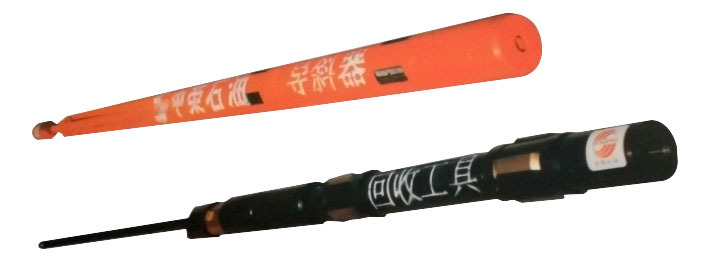

　　1）可回收式导斜器

　　可回收式导斜器主要完成套管的开窗，这是我公司的专利产品。

　　具有座封牢固、方位准确、开窗平稳、回收成功率高等特点。

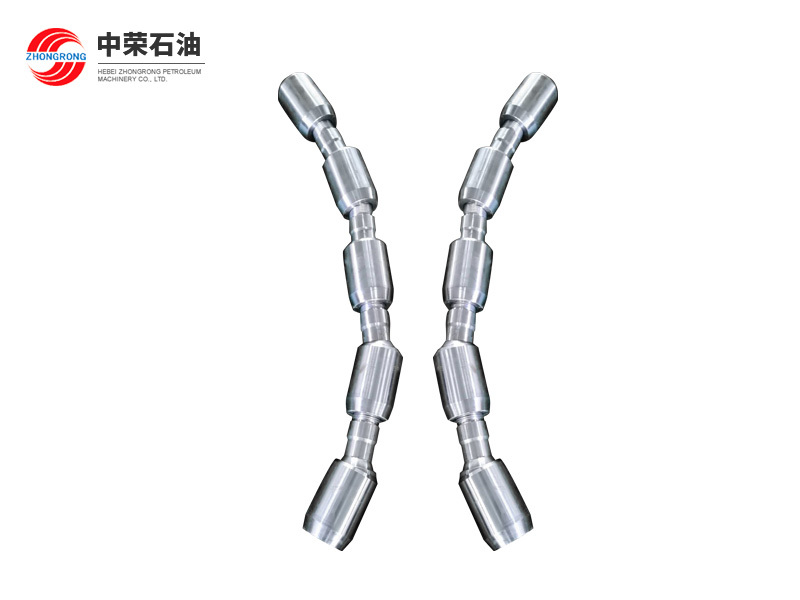

　　2）造斜工具

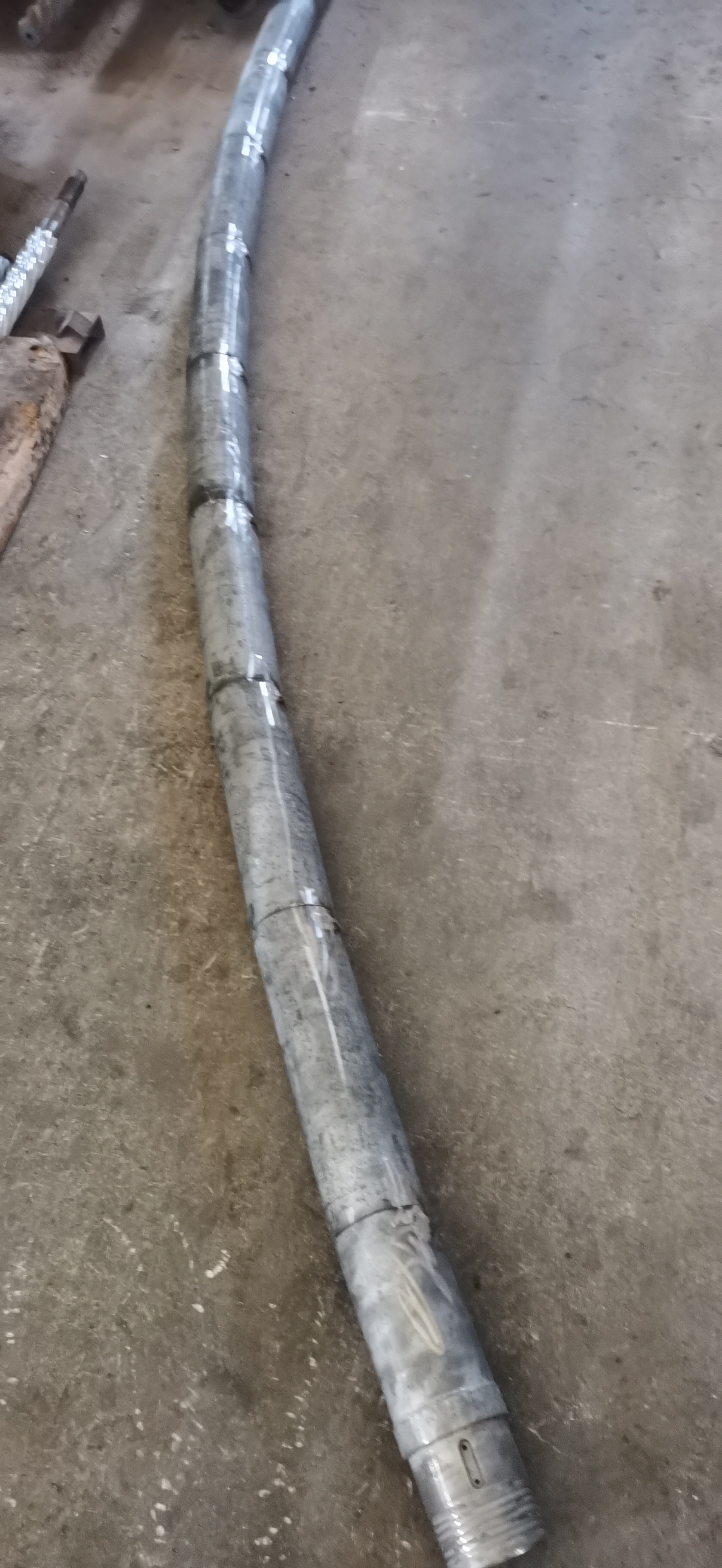

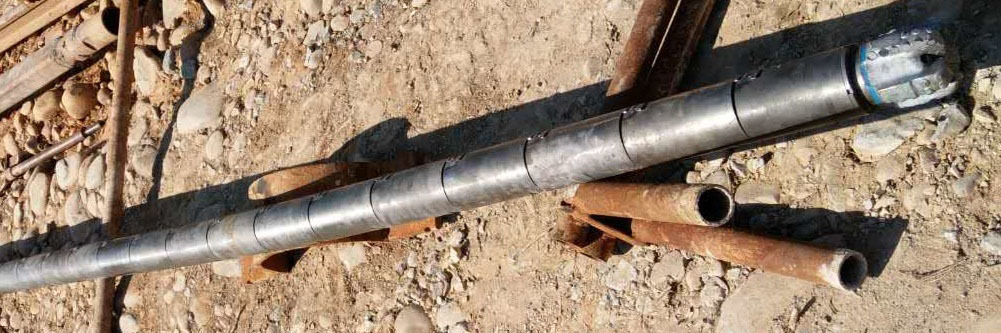

　　造斜工具是超短半径侧钻水平井的关键部分。

　　它是由螺杆钻具提供动力完成造斜段的钻进。

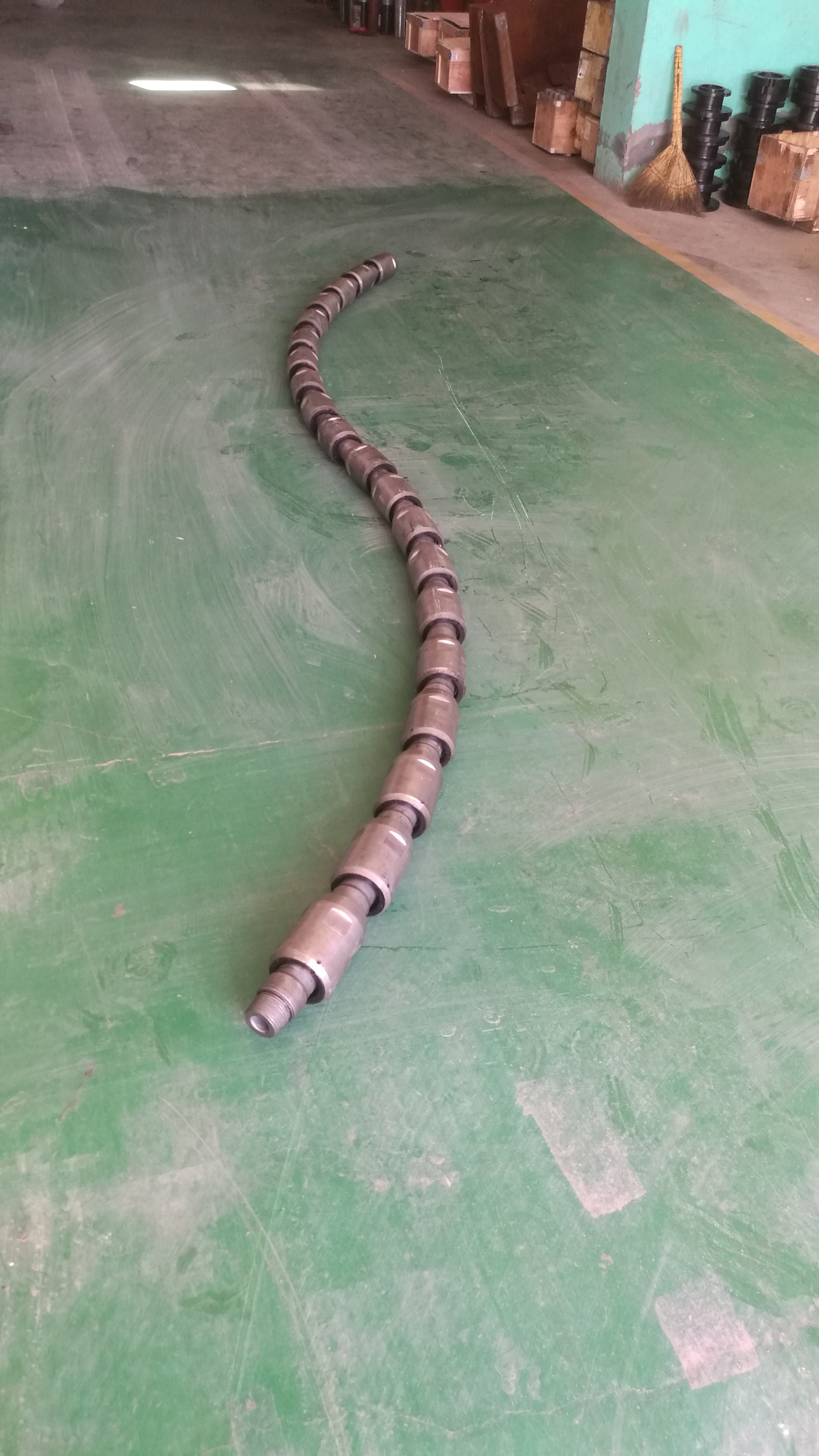

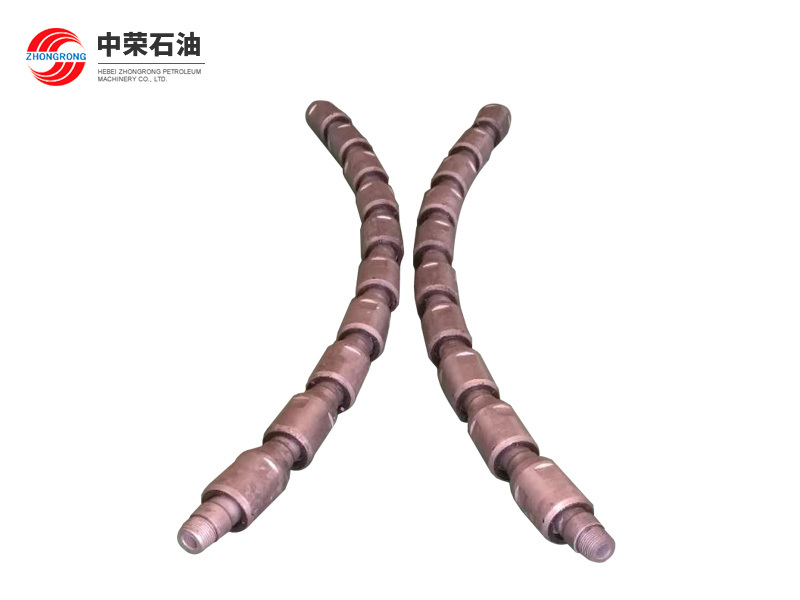

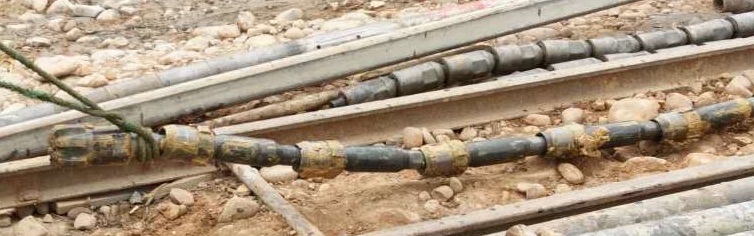

　　主要由螺杆钻具、导向套、柔性钻杆、造斜钻头组成。根据造斜角度的不同可以增加或减少导向套的数量。

　　五、资质证书

　　针对开窗侧钻及超短半径水平井我公司已经或正在取得进10项专利。
